O Efeito Joule é a transformação de energia elétrica em energia térmica na passagem da corrente elétrica por um condutor. Quer saber mais? Então, vamos lá!
Definição do Efeito Joule
Quando um condutor é aquecido ao ser percorrido por uma corrente elétrica, ocorre a transformação de energia elétrica em energia térmica. Este fenômeno é conhecido como Efeito Joule, em homenagem ao Físico Britânico James Prescott Joule (1818-1889).
Esse fenômeno ocorre devido o encontro dos elétrons da corrente elétrica com as partículas do condutor. Os elétrons sofrem colisões com átomos do condutor, parte da energia cinética (energia de movimento) do elétron é transferida para o átomo aumentando seu estado de agitação, consequentemente sua temperatura. Assim, a energia elétrica é transformada em energia térmica (calor).
Efeito Joule – Exemplos
A descoberta da relação entre eletricidade e calor trouxe ao homem vários benefícios. Muitos aparelhos que utilizamos no nosso dia-a-dia têm seus funcionamentos baseados no Efeito Joule, alguns exemplos são:
Lâmpada: um filamento de tungstênio no interior da lâmpada é aquecido com a passagem da corrente elétrica tornando-se incandescente, emitindo luz.
Chuveiro: um resistor aquece por Efeito Joule a água que o envolve.
São vários os aparelhos que possuem resistores e trabalham por Efeito Joule, como por exemplo, o secador de cabelo, o ferro elétrico e a torradeira.
Outra aplicação que utiliza esta teoria é a proteção de circuitos elétricos por fusíveis. Os fusíveis são dispositivos que têm com objetivo proteger circuitos elétricos de possíveis incêndios, explosões e outros acidentes. O fusível é percorrido pela corrente elétrica do circuito. Caso esta corrente tenha uma intensidade muito alta, a ponto de danificar o circuito, o calor gerado por ela derrete o filamento do fusível interrompendo o fornecimento de energia, protegendo o circuito.
Experimento sobre Efeito Joule

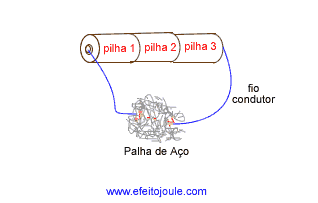

Pode-se fazer uma simples demonstração do Efeito Joule utilizando para isto, três pilhas grandes, um pouco de palha de aço e dois fios flexíveis.
Coloque as três pilhas em série e conecte uma extremidade de cada fio nas extremidades da série de pilhas. Coloque a palha de aço em um local onde não possa ocorrer a propagação de chamas (em algum piso não inflamável). Encoste as duas extremidades dos fios na palha de aço, fechando o circuito e estabelecendo a passagem da corrente elétrica. Esta corrente elétrica aquece os fios de palha por Efeito Joule e, por serem muito finos, tornam-se incandescentes e pegam fogo.
Enunciado da Lei de Joule
A energia elétrica dissipada num resistor, num dado intervalo de tempo ∆t, é diretamente proporcional ao quadrado da intensidade de corrente elétrica que o percorre.
Para entender a equação da lei de Joule é necessário saber outros conceitos, sendo assim, não abordaremos esta equação neste momento.
Caso você já conheça os conceitos básicos da eletrodinâmica leia nosso texto sobre a lei de Joule.
Demonstrando a fórmula da Lei de Joule
Agora que entendendo estes conceitos acima podemos falar da lei de Joule.
Como vimos, o resistor transforma a energia elétrica em energia térmica, ou seja, a potência elétrica consumida por um resistor é dissipada. Essa potência é dada por P = U . i
Pela lei de Ohm (U=R.i), tem-se P = (R.i) . i
logo: P = R.i2
A energia elétrica transformada em energia térmica ao fim de um intervalo de tempo ∆t é dada por:
Eel = P . ∆t
Agora, substituindo a potencia por R.i2 temos a equação que representa a lei de Joule
Eel = R . i2 . ∆t
Agora, mais uma bela ilustração do amigo Tainan Rocha (@tainanilustra) com um exemplo do Efeito Joule:
O resistor
O resistor é um dispositivo cujas principais funções são: dificultar a passagem da corrente elétrica e transformar energia elétrica em energia térmica por Efeito Joule. Entendemos a dificuldade que o resistor apresenta à passagem da corrente elétrica como sendo resistência elétrica. O material mais comum na fabricação do resistor é o carbono.
Representação gráfica do resistor:
Exercício resolvido sobre o Efeito Joule
Agora que você já leu o conteúdo pode se arriscar resolvendo um exercício do ENEM e ao final conferir sua resposta.
Exercício do ENEM
Podemos estimar o consumo de energia elétrica de uma casa considerando as principais fontes desse consumo. Pense na situação em que apenas os aparelhos que constam da tabela abaixo fossem utilizados diariamente da mesma forma. A tabela fornece a potência e o tempo efetivo de uso diário de cada aparelho doméstico.
Supondo que o mês tenha 30 dias e que o custo de 1KWh é de R$0,40, o consumo de energia elétrica mensal dessa casa, é de aproximadamente:
a) R$135
b) R$165
c) R$190
d) R$210
e) R$230
Para ver a resolução deste exercício clique no seguinte título -> Resposta exercício Efeito Joule
